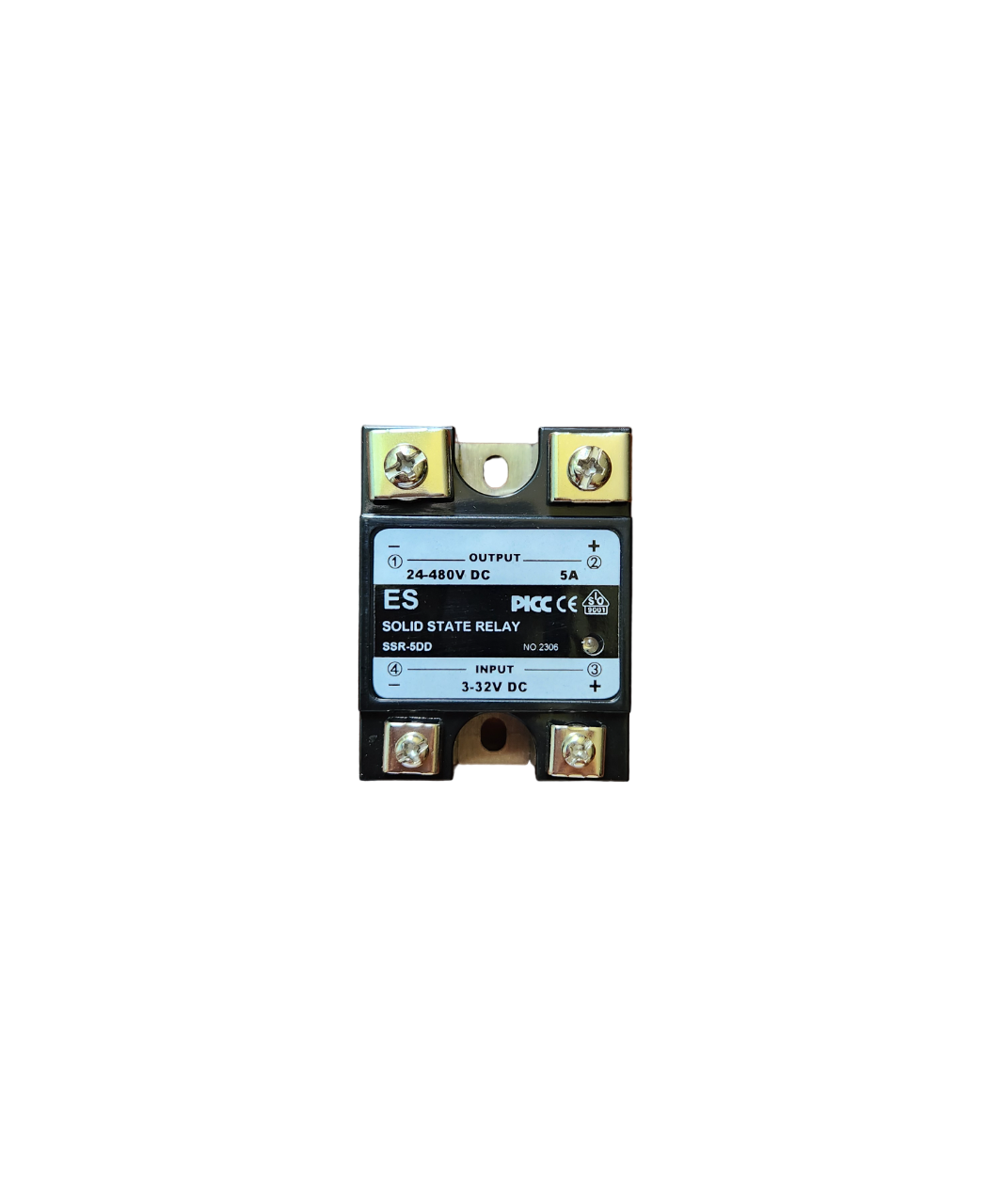

رله حالت جامد 5 آمپری برند ES مدل SSR-05DD

برند ES بسیار باکیفیت وساخت کشور چین است همچنین از سال 1396وارد شده است و سابقه بسیار خوب و درخشانی در صنعت برق و ابزار دقیق از خود به جای گذاشته است .

INPUT : ورودی یا تحریک این رله DC از رنج 3 الی 32 ولت دی سی می باشد.

LOADING : خروجی این رله 24 الی 480 ولت DC می باشد.

رله حالت جامد و کاربرد آن در صنعت :

رله حالت جامد SSR یه المان سوییچ الکترونیکی بدون کنتاکت مکانیکی می باشد که در آن با یک سیگنال کنترلی.

می توان جریان و یا ولتاژ بزرگتر را کنترل و یا قطع و وصل نمود.

نحوه عملکرد رله حالت جامد SSR :

عملکرد رله حالت جامد SSR شبیه است به رله های الکترو مکانیکی با این تفاوت که ابعاد کوچکتری دارند و طول عمر بیشتر و عایق بندی استاندارد تری دارند به دلیل نبود قطعات مکانیکی و همچنین عدم ایجاد صدا و نویز در هنگام عملکرد.

اگر بخواهیم در بارهای DC از SSR استفاده کنیم در ساختمان داخلی از ماسفتها به صورت موازی با یکدیگر استفاده می‌شود تا میزان جریان قابلتحملرله حالت جامد یا همان SSRنیز افزایش یابد.

چند معیار اصلی جهت خرید رله SSR باید رعایت شود که در ذیل به آن اشاره می‌ شود:

1. محدوده و نیز نوع ولتاژ کنترلی جهت قطع و وصل SSR که دو حالت DC وAC می باشد.
2. ولتاژی که به دو سرو خروجی وصل میگردد که این ولتاژ نیز از نوع AC ویاDC میباشد.
3. حداکثر جریان عبوری از رله حالت جامد یا همان SSR.
4. تک فاز و یا سه فاز بودن رله حالت جامد نیز در هنگام خرید این محصول باید رعایت شود
5. به جز رله های حالت جامد کنتاکتی بهتر است بدانیم که رله حالت جامد ورودی آنالوگ و مقاومتی نیز وجود دارند که نوعی کنترلر بارهای اهمی هستند و نسبت به ورودی متغیر جریان متغیر خروجی را کنترل مینمایند.
6. مدل فیزیکی رله حالت جامد یا همان SSR که در دومدل کف خواب و ریلی تقسیم بندی میشوند

بهتر است بدانیم مدل رله حالت جامد کف خواب پر فروش ترین نوع رله حالت جامد بوده و مدل ریلی کم مصرف ترین و همچنین گران ترین نوع رله حالت جامد می باشد.

سرعت قطع و وصل رله حالت جامد چقدر است؟

سرعت رله حالت جامد میتواند بازه زمانی بین 1 الی 100 نانو ثانیه باشد که سرعت و عملکرد بسیار خوبی

در صنعت می باشد.
