رله SSR تک فاز مدل SSR-60DA

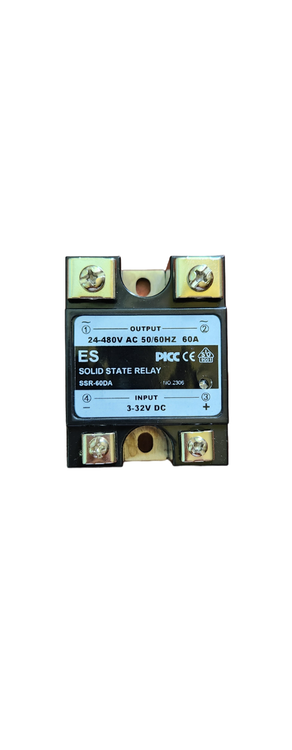

رله حالت جامد 60 آمپری برند ES مدل SSR-60DA

برند ES بسیار باکیفیت وساخت کشور چین است همچنین از سال 1396 وارد شده است و سابقه بسیار خوب و درخشانی در صنعت برق و ابزار دقیق از خود به جای گذاشته است .

INPUT : ورودی یا تحریک این رله DC از رنج 3 الی 32 ولت دی سی می باشد.

LOADING : خروجی این رله 24 الی 480 ولت AC می باشد.

رله حالت جامد و کاربرد آن در صنعت :

رله حالت جامدSSRیه المان سوییچ الکترونیکی بدون کنتاکت مکانیکی می باشد که در آن با یک سیگنال کنترلی.

می توان جریان و یا ولتاژ بزرگتر را کنترل و یا قطع و وصل نمود.

نحوه عملکرد رله حالت جامدSSR:

عملکرد رله حالت جامدSSR شبیه است به رله های الکترو مکانیکی با این تفاوت که ابعاد کوچکتری دارند و طول عمر بیشتر و عایق بندی استاندارد تری دارند به دلیل نبود قطعات مکانیکی و همچنین عدم ایجاد صدا و نویز در هنگام عملکرد.

اگر بخواهیم در بارهایDCازSSRاستفاده کنیم در ساختمان داخلی از ماسفتها به صورت موازی با یکدیگر استفاده می‌شود تا میزان جریان قابلتحملرله حالت جامد یا همان SSRنیز افزایش یابد.

چند معیار اصلی جهت خرید رلهSSRباید رعایت شود که در ذیل به آن اشاره می‌ شود:

1. محدوده و نیز نوع ولتاژ کنترلی جهت قطع و وصلSSRکه دو حالتDC وAC می باشد.
2. ولتاژی که به دو سرو خروجی وصل میگردد که این ولتاژ نیز از نوعAC ویاDC میباشد.
3. حداکثر جریان عبوری از رله حالت جامد یا همانSSR.
4. تک فاز و یا سه فاز بودن رله حالت جامد نیز در هنگام خرید این محصول باید رعایت شود
5. به جز رله های حالت جامد کنتاکتی بهتر است بدانیم که رله حالت جامد ورودی آنالوگ و مقاومتی نیز وجود دارند که نوعی کنترلر بارهای اهمی هستند و نسبت به ورودی متغیر جریان متغیر خروجی را کنترل مینمایند.
6. مدل فیزیکی رله حالت جامد یا همانSSRکه در دومدل کف خواب و ریلی تقسیم بندی میشوند

بهتر است بدانیم مدل رله حالت جامد کف خواب پر فروش ترین نوع رله حالت جامد بوده و مدل ریلی کم مصرف ترین و همچنین گران ترین نوع رله حالت جامد می باشد.

سرعت قطع و وصل رله حالت جامد چقدر است؟

سرعت رله حالت جامد میتواند بازه زمانی بین 1 الی 100 نانو ثانیه باشد که سرعت و عملکرد بسیار خوبی

در صنعت می باشد
