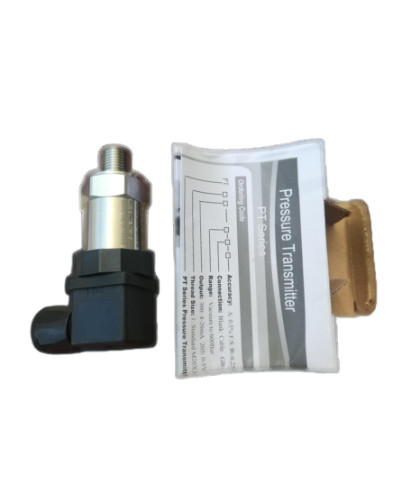

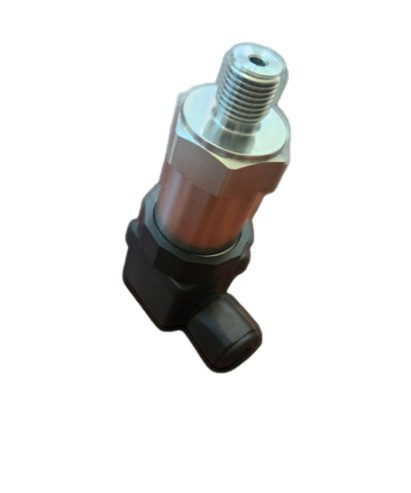

ترانسمیتر فشار قلمی ALS

 ویژگی های سنسور فشارسوزنی ALS  بازه عملکرد (150....0) بار  :

عملکرد مناسب تا دمای 85 درجه سانتیگراد  دارای عنصر سنجش مقاومت پیزو و دارای استاندارد ASIC ، عملکرد عالی و ثبات طولانی جنس بدنه .

هوزینگ از استیل 304 ضد زنگ دیافراگم یک تکه استیل و بدون استفاده از اورینگ داخلی که باعث افزایش طول عمراین سنسور فشارمی شود

تولید کننده های زیادی در زمینه ساخت وسایل اندازه گیری فشار فعالیت دارند. یکی از این شرکت های تولید کننده سنسور ، شرکت ALS می باشد که در زمینه تولید سنسور فشارقلمی کار می کند که یکی از معروفترین سنسور های فشار تولیدی این شرکت سنسور فشار سری   PT می باشد .

پرشر ترانسمیتر قلمی  ALS یک ترانسمیترفشار صنعتی می باشد که توسط شرکت ALS تولید می‌شود. این ترانسمیترفشار برای اندازه‌ گیری و تبدیل فشار به سیگنال الکتریکی استفاده می‌شود. این ترانسمیتر دارای ویژگی‌هایی مانند دقت بالا، پایداری در طول زمان، مقاومت در برابر شوک و لرزش، و قابلیت تنظیم و کالیبراسیون می‌باشد.

قیمت تراسمیتر فشار ALS بسیار رقابتی و مقرون به صرفه می باشد.

سنسور فشار ALS از جمله پرشر ترنسمیتر های قلمی می باشد که دارای ویژگی های زیر می باشد :

1. دارای محدوه اندازه گیری بین 1- تا 1000 بار
2. دقت اندازه گیری 0.5%
3. دمای قابل اندازه گیری   -20الی 85 درجه سانتیگراد
4. دارای خروجی 20…4 mA
5. دارای رزوه 4/1 اینچی استیل NPT

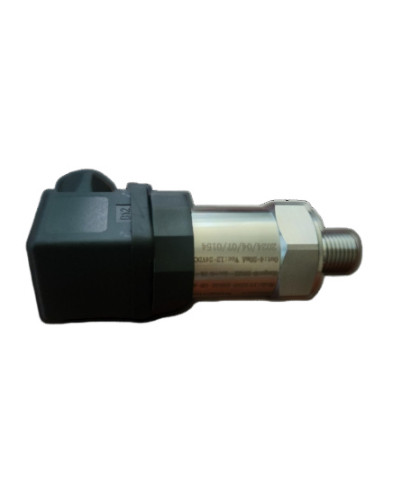

6. بدنه تمام استیل 316

نحوه نصب صحیح ترانسمیتر فشار قلمی  ALS:

به هیچ عنوان ترانسمیتر فشار را به صورت مستقیم به لاین (خطوط لوله) و مخازن تحت فشار متصل نکنید، این کار منجر به Overpressure (فشار مازاد) و آسیب رسیدن به دیافراگم ترانسمیتر فشار خواهد شد. ابتدا با استفاده از ولوها (Valves)، شیرهای منیفولد (Manifolds Valve) و انواع ولو بلاک ها (Valve blocks) مسیر رسیدن سیال به ترانسمیتر فشار را مسدود نمایید و سپس  بعد از نصب ترانسمیتر فشار به فرآیند مجددا مسیر سیال را باز نمایید. استفاده از این روش برای تعمیر و نگهداری هر چه راحت تر تجهیزات نیز توصیه می شود.

حتما قبل نصب ترانسمیتر فشار به نوع خروجی آن توجه داشته باشید. در صورتی که خروجی از نوع جریانی ( 4 تا 20 میلی آمپر ) است از روش سیم بندی 2 سیمه و در صورتی که خروجی از نوع ولتاژی (0 تا 5 ولتاژ مستقیم و 0 تا 10 ولتاژ مستقیم) می باشد از روش 3 سیمه استفاده نمایید. اشتباهات رایج و متداول در سیم بندی مانند پلاریته معکوس (Reverse Polarity) و اتصال کوتاه (Short-Circuit) میان پین های ترانسمیتر باعث خراب شدن ترانسمیتر فشار خواهد شد، بنابراین جهت کسب اطلاعات بیشتر مقاله مرتبط با سنسور فشار قلمی مطالعه شود.
